QBK型气动隔膜泵

说明


一、QBK型气动隔膜泵概述

  QBK气动隔膜泵是我公司依据前两代气动隔膜泵开发的第三代气动隔膜泵,该产品特点是无配气阀,具有使用寿命长,不会停顿等优点,它既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。本产品品解决了QBY型隔膜泵较大的结构缺陷(外置配气阀,容易死机,而且配气阀使用寿命短),QBK型隔膜泵试用内置气阀,真正实现了永不死机的效果,而且结构不那么复杂,使用寿命长,使用、维修方便,并且在性能远远超越了老式隔膜泵。

二、QBK型气动隔膜泵型号说明

QBK-40

QBK-----第三带气动隔膜泵

40-----进出口的直径(mm)

三、QBK型气动隔膜泵特点

1、QBK型气动隔膜泵不需灌引水.吸程高达5m.扬程达70m.出口压力≥6bar。

2、QBK型气动隔膜泵流动宽敞,通过性能好.允许通过较大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微;

3、QBK型气动隔膜泵扬程、流量可通过气阀开度实现无级调节(气压调节在1—7 bar之间):

4、QBK型气动隔膜泵该泵无旋转部件,没有轴封,隔膜j|等抽送的介质与泵的运动部件、工件介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不会造成环境污染和危害人身安全;

5、QBK型气动隔膜泵不必用电.在易燃、易爆场所使用安全可靠;

6、QBK型气动隔膜泵可以浸没在介质中工作:

7、QBK型气动隔膜泵使用方便、工作可靠、开停只需简单地打开和关闭气体阀门.即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏.一旦超负荷,泵会自地动停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行;

8、QBK型气动隔膜泵结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降:

9、QBK型气动隔膜泵可输送较粘的液体(粘度在1万厘泊以下):

10、QBK型气动隔膜泵本泵无须用油润滑,即使空转.对泵也无任何影响,这是该泵较大特点。

四、QBK型气动隔膜泵性能参数


Model 1
流量
Dischage
m3/h
扬程
Head
m
出口压力
Exit
Pressure
kgf/cm2
吸程
Sucked
lift
m
较大允许颗粒直粒
Max grain D
较大供气压力
Max
Pressure
kgf/cm2
较大空气
消耗量
Max air
consumption
m3/min
材 料 Materials

ZL104
不锈钢
1Cr18Ni9Ti
铸铁
HT200
增强
聚丙烯
Enhanced
Polypropy lene
QBK-10
0~0.8
0~50
6
5
1
7
0.6
QBK-15
0~1
0~50
6
5
1
7
0.3
QBK-25
0~2.4
0~50
6
7
2.5
7
0.6
QBK-40
0~8
0~50
6
7
4.5
7
0.6
0~12
0~50
6
7
8
7
0.9
/
QBK-65
0~16
0~50
6
7
8
7
0.9
/
QBK-80
0~24
0~50
6
7
10
7
1.5
/
QBK-100
0~30
0~50
6
7
10
7
1.5
/

注意事项:

1、QBK型气动隔膜泵振动极其轻微,一般情况可不装底脚螺栓。

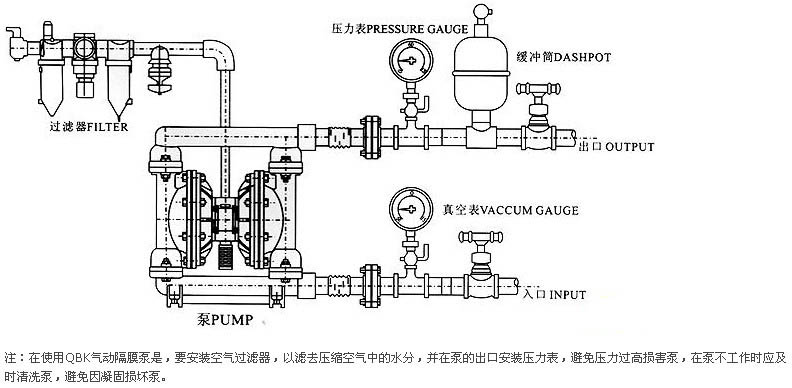

2、如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装空气过滤器。(总管已有,有可免)
3、在抽吸易;东结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止,以免造成下次开泵困难。
4、更换隔膜时,须将泵内腔连杆,铜套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。

五、QBK型气动隔膜泵故障排除

故障形式
产生原因
排除方法
泵不出水或流量不足
1.气压不足
2.泵腔流道堵塞
3.阀门没有打开
1.增加气压
2.打开泵腔清洗
3.开启阀门
泵停止工作
1.配气阀损坏
2.隔膜片损坏
3.消声器堵塞
4.连杆密封漏气
1.修理或调换配气阀
2.调换隔膜片
3.清洗消声器
4.更换连杆密封
扬程过低
1.吸程太高或弯头太多
2.流量过大
3.气压过低
1.缩短管路减少弯头
2.关小出水阀门
3.增加气压
噪音太大
1.消声器破裂
1.更换消声器

六、QBK型气动隔膜泵检测具体操作

1.检查泵的气穴现象,降低QBK隔膜泵的速度让液体进入液室。
2.检查阀球是否卡住。如果操作液体与泵的弹性体不相容,弹性体会有膨胀的现象发生。请更换适当材质的弹性体。
3.检查泵入口的接头是否完全锁紧不漏,尤其是入口端阀球附近的卡箍需锁紧。
泵的空气阀结冰:检查压缩空气含水量是否过高,安装空气干燥设备
泵的出口有气泡产生: 检查膜片是否破裂,检查卡箍是否锁紧,尤其是入口管卡箍。
产品自空气排放口流出:检查膜片是否破裂,检查膜片及内外夹板在轴上是否夹紧
阀发出嘎嘎声:增加出口或入口扬程。

泵拆卸及再组装指南: 警告:在修气动隔膜泵之前,需先将空气来源配管从QBK气动隔膜泵拆除,并且将气动隔膜泵中的空气压力排放掉。拆除所有连接气动隔膜泵的出入口的管线,然后将泵内的流体排放到适当的容器内。戴防护帽、眼镜、手套


QBK型气动隔膜泵订货需知

一、请提供以下详细数据:一、请提供以下详细数据:①QBK型气动隔膜泵的产品名称与型号②QBK型气动隔膜泵的口径(mm)③QBK型气动隔膜泵的扬程(m)④QBK型气动隔膜泵的流量⑤QBK型气动隔膜泵的电机功率(KW)⑥QBK型气动隔膜泵的转速(r/min)⑦QBK型气动隔膜泵的电压〔V〕⑧QBK型气动隔膜泵的吸程(m)⑨QBK型气动隔膜泵是否带附件,以便我们的为您正确选型。
二、若已经由设计单位选定我公司的QBK型气动隔膜泵的产品型号,请按QBK型气动隔膜泵的型号直接向公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您选型确认。
