QBY型气动隔膜泵

说明



一、QBY型气动隔膜泵产品概述

QBY系列气动隔膜泵是一种新型输送机械,是目前国内较新颖的一种泵类。采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS相近。
⑴.气动隔膜泵共有八种规格直径:Φ10mm(3/8")、Φ15mm(1/2")、Φ25mm(1")、Φ40mm(11/2")、Φ50mm(2")、Φ65mm(21/2")、Φ80mm(3")、Φ100mm(4")。
⑵.气动隔膜泵其有四种材质:氟塑料隔膜泵、铝合金隔膜泵铸铁隔膜泵不锈钢隔膜泵电动隔膜泵其有四种材质:塑料、铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚偏氟乙烯、聚四六乙烯。以满足需要。安置在各种特殊场合,用来抽送种常规泵不能抽吸的介质。

QBY气动隔膜泵既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。采用铸铁、不锈钢、铝合金阀体及丁晴橡胶,氯丁橡胶,氟橡胶,聚四氟乙烯多种隔膜为生产材料,以满足不同客户的不同介质输送,QBY气动隔膜泵已经被国内化工、电子、陶瓷、纺织等系统广泛成功应用,取得了非常满意的效果。


二、QBY型气动隔膜泵主要用途

1、QBY型气动隔膜泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、QBY型气动隔膜泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用气动隔膜泵吸取。
4、QBY型气动隔膜泵吸各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后,用气动隔膜泵吸沉积物及灌浆。
6、QBY型气动隔膜泵吸各种乳剂和填料。 .
7、QBY型气动隔膜泵吸各种污水。
8、用气动隔膜泵为油轮,驳船清仓吸取仓内污水。
9、QBY型气动隔膜泵吸啤酒花及发酵粉稀浆、糖浆、糖密。
10、QBY型气动隔膜泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体较高可耐150℃。
16、作为各种固液分离设备的前级送压装置。

化工业:酸、碱、溶剂、悬浮物、分散体系。
石化业:原油、稠油、油脂、泥浆、污泥等。
涂料业:树脂、溶剂、着色剂、油漆等。
日化业:洗涤剂、香波、乳液、乳剂、手霜、表面活化剂。
陶瓷业:泥浆、瓷浆、石灰浆、陶土浆。
采矿业:煤浆、岩浆、泥浆、砂浆、炸药浆、润滑油
水处理:石灰浆、软性沉淀物、污水、化学品、废水等。
食品业:液态半固体、巧克力、盐水、醋、糖浆、菜油、大豆油、蜂蜜、动物血。
饮料业:酵母、糖浆、浓缩物、气液混合物、葡萄酒、果汁、玉米浆等。
医药业:溶剂、酸、碱、植物提炼液、软膏、血浆等各类药品料液。
造纸业:粘结剂、树脂、油漆、油墨、颜料、双氧水等。
电子业:溶剂、电镀液、清洗液、硫酸、硝酸、废酸、腐蚀性酸、抛光液。
纺织业:染料化学品、树脂、胶等。
建筑业:水泥浆、陶瓷瓦粘结剂、岩石浆、天花板面漆等。
汽车业:抛光乳剂、油、冷却剂、汽车底漆、油乳胶、清漆、清漆添加剂、脱脂液、油漆。
家具业:粘结剂、清漆、分散体系、溶剂、色剂、白木胶、环氧树脂、淀粉粘结剂。
冶金、铸造和染色业: 金属浆、氢氧化物和炭化物浆、灰尘洗涤浆等。

三、QBY型气动隔膜泵特点

QBY气动隔膜泵既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
1、不需灌引水.吸程高达5m.扬程达70m.出口压力≥6bar。
2、流动宽敞,通过性能好.允许通过较大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7 bar之间):
4、该泵无旋转部件,没有轴封,隔膜泵|等抽送的介质与泵的运动部件、工件介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不会造成环境污染和危害人身安全;
5、不必用电.在易燃、易爆场所使用安全可靠;
6、可以浸没在介质中工作:
7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门.即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏.一旦超负荷,泵会自地动停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行;
8、结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降:
9、可输送较粘的液体(粘度在1万厘泊以下):
10、隔膜泵无须用油润滑,即使空转.对泵也无任何影响,这是该泵较大特点。

四、QBY型气动隔膜泵型号意义

QBY-40

QBY-----气动隔膜泵

40----进出口口径(mm)
五、QBY型气动隔膜泵使用注意事项
1.本气动隔膜泵振动极其轻微,一般情况可不装底脚螺栓。
2.如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装气动三联件。
3.在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止以免造成下次开泵困难。
4.更换隔膜时,须将泵内腕连杆,铅套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。



六、QBY型气动隔膜泵应用实例

1、油罐清底,尽管有垫水法抽油,也不能保证将油抽净,表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例,每次大约损耗1-1.5t油。对于有低位脱水槽的油罐,虽可将剩下的油和水排放到含油污水处理场回收,但是挥发的油品在输送过程中大都挥发殆尽,且污染环境。
2、临时倒罐、装卸车和油品采样,炼油生产调度过程中,油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时,用隔膜泵接临时管线可以迅速方便地完成此项任务。
3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油,仓库隔板之间至少要剩余50t油,若用排量较大的隔腆泵,可以收到很好的效果。
4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水,需要集中排放和处理,否则会形成酸性腐蚀设备。
5、陶瓷行业:用该泵抽吸釉浆,并可用于向压滤机送压。
6、下水井、暗沟排除渍水、污油在下水井管道,阀门及暗沟检修时,需要排除渍水和污油。用潜水泵虽可抽尽溃水,但往往这些地方都远离电源,很不方便。使用隔膜泵则可采用压縮气瓶作动力,回收污油,排泄溃水。
7、污水处理场和污泥池的清扫污水处理场的污泥池,常常聚积大量的油泥和淤沙,需要清扫,采用隔膜泵抽吸灵活、方便省工、省力、省时。
8、液化气泵房和化验室排渍水,由于这些地方地势较低,又是一级防火区,采用隔膜泵排渍水比较安全,比用水抽子、汽抽子效率高出好多倍。

9.此外,此泵应用于环烷酸精制转料,装车亚硫酸纳液体输送,苯类原料装卸车等方面都有它自己的优势。


七、QBY型气动隔膜泵材料特性

名称 型号 进出口径(mm) 流量 (m3/h) 扬程 (m) 吸程 (m) 较大允许通过颗粒φ(mm) 较大供气压(kgf/cm2)




QBY-10 10 0.8 50 5 1 2-7
QBY-15 15 1 50 5 1 2-7
QBY-25 25 2.4 50 7 2.5 2-7
QBY-40 40 8 50 7 4.5 2-7
QBY-50 50 12 50 7 8 2-7
QBY-65 65 16 50 7 8 2-7
QBY-80 80 24 50 7 10 2-7
QBY-100 100 30 50 7 10 2-7
隔膜品种 介质种类 丁睛橡胶 氯丁橡胶 氟橡胶 聚四氟乙烯 食品橡胶
发烟硝酸 × ×
浓硝酸 × ×
浓硫酸 × ×
浓盐酸 ×
浓磷酸 ×
浓醋酸 × × ×
浓氢氧化钠
无水氨
稀硝酸 × ×
稀硫酸
稀盐酸 ×

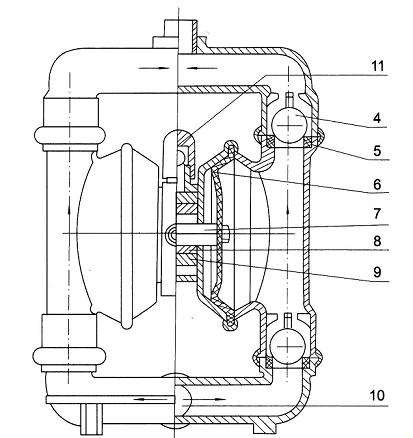

八、QBY型气动隔膜泵结构图



1 进气口 2 配气阀体 3 配气阀 4 圆球 5 球座 6 隔膜 7 连杆 8 连杆铜套 9 中间支架 10 泵进口 11 排气口

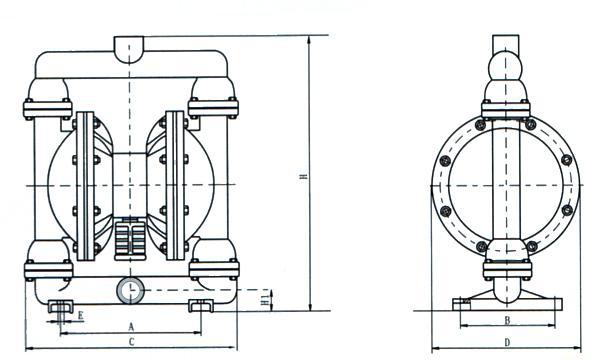

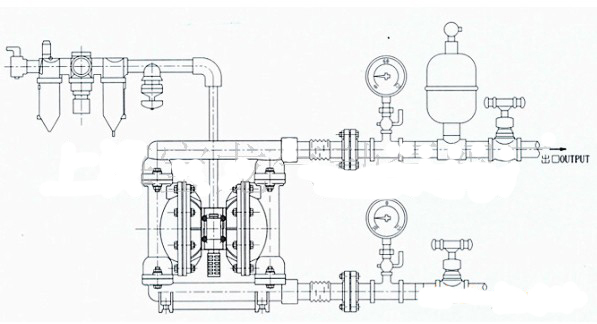

九、QBY型气动隔膜泵安装尺寸


型号 A B C D E H1 H2 H3 G 丝扣 备注
QBY-10 120 58 210 140 10 40 255 12 270 3/8” 工程塑料、氟塑料
QBY-15 120 58 210 140 10 40 255 12 270 1/2”
QBY-10 120 0 210 140 12 30 220 10 240 3/8” 铸铁、不锈钢、铝合金
QBY-15 120 0 210 140 12 30 220 10 240 1/2”
型号 A B C D E H1 H 丝扣 备注
QBY-10 160 0 200 160 10 40 260 3/8” 铸铁、不锈钢、铝合金
QBY-15 160 0 200 160 10 40 260 1/2”
QBY-20 180 155 300 200 10 40 400 3/4”
QBY-25 210 160 320 230 12 50 470 1”
QBY-40 210 160 320 230 12 50 470 11/2”


十一、QBY型气动隔膜泵故障排除:
1.拆卸气动隔膜泵之前,将左右边的气室及液室分别标上记号以助于后续的再组装动作。
2.使用扳手将连接出口管与液室的小卡箍松开,拆除出口管即可看到阀球和阀座,拿出球和座并检查泵的其他备件有磨损、化学腐蚀、裂痕等现象。
3.使用扳手将连接进口管与液室的小卡箍松开,拆除出口管即可看到阀球和阀座,拿出球和座并检查泵的其他备件有磨损、化学腐蚀、裂痕等现象。
4.使用扳手将液室和泵的中间体分开,拆除液室即可看到膜片及膜片夹板。
5.使用工具或扳手固定膜片外夹板左右边缘,将隔膜装置与中间体分开。然后顺时针旋转松开隔膜装置。移出膜片外夹板后,将轴从中间体取出。
6.使用夹钳(加垫木板)将轴与膜片装置分开,检查轴、夹板、膜片是否损坏和腐蚀现象。
7.安装从步骤6到步骤1

十二、QBY型气动隔膜泵检测

1.检查隔膜泵的气穴现象,降低泵的速度让液体进入液室。
2.检查阀球是否卡住。如果操作液体与泵的弹性体不相容,弹性体会有膨胀的现象发生。请更换适当材质的弹性体。
3.检查泵入口的接头是否完全锁紧不漏,尤其是入口端阀球附近的卡箍需锁紧。
泵的空气阀结冰:检查压缩空气含水量是否过高,安装空气干燥设备
泵的出口有气泡产生:检查膜片是否破裂,检查卡箍是否锁紧,尤其是入口管卡箍。
产品自空气排放口流出:检查膜片是否破裂,检查膜片及内外夹板在轴上是否夹紧
阀发出嘎嘎声:增加出口或入口扬程。
泵拆卸及再组装指南:
警告:在修气动隔膜泵之前,需先将空气来源配管从气动隔膜泵拆除,并且将气动隔膜泵中的空气压力排放掉。拆除所有连接气动隔膜泵的出入口的管线,然后将泵内的流体排放到适当的容器内。戴防护帽、眼镜、手套
QBY型气动隔膜泵运作很慢:
1.检查空气入口端的滤网或空气过滤装置是否有杂质。
2.检查空气阀是否卡住,用清洁液清洗空气阀。
3.检查空气阀是否磨损,必要时更换新的零件。
4.检查中心体的密封零件状况,如果严重磨损,则无法达到密封效果,而且空气会从空气出口端排掉。由于其特别构造,请只使用GLYD圈。
5.检查空气阀中的活塞活动是否正常。


QBY型气动隔膜泵的订货须知:
一、请提供以下详细数据:一、请提供以下详细数据:①QBY型气动隔膜泵的产品名称与型号②QBY型气动隔膜泵的口径(mm)③QBY型气动隔膜泵的扬程(m)④QBY型气动隔膜泵的流量⑤QBY型气动隔膜泵的电机功率(KW)⑥QBY型气动隔膜泵的转速(r/min)⑦QBY型气动隔膜泵的电压〔V〕⑧QBY型气动隔膜泵的吸程(m)⑨QBY型气动隔膜泵是否带附件,以便我们的为您正确选型。
二、若已经由设计单位选定我公司的QBY型气动隔膜泵的产品型号,请按QBY型气动隔膜泵的型号直接向公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您选型确认。
